今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

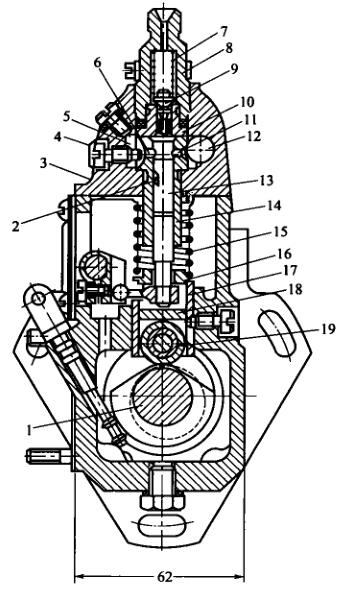

   I号喷油泵的分泵构造图

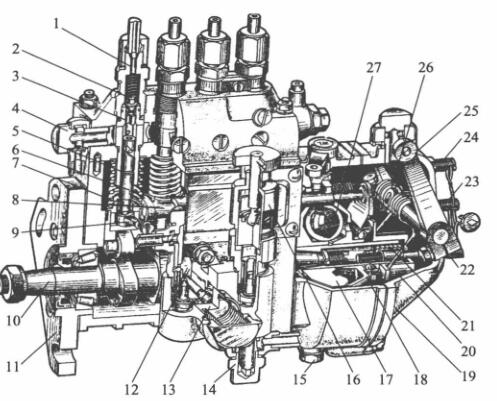

1-高电压输油管线管线管连接管; 2-脸上油多阀; 3-脸上油多阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-齿轮泵; 7-齿轮泵螺旋弹黄; 8-油门螺杆;  9-控制臂; 10-轴承轴; 11-加固接盘; 12-输油管线管线泵剪力轮; 13-输油管线管线泵; 15-放油螺塞; 16-手液压油泵;  17-能够盘; 18-从动盘; 19-结构件; 20-滑套; 21-较正螺旋弹黄; 22-发动机转速设定螺丝钉; 23-怠速限位器器螺丝钉; 24-绕城高速限位器器螺丝钉; 25-变频调速器手柄; 26-变频调速器螺旋弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总程的具体主要用途是可以保障提供的油准备时间段的准确度性，我们对多缸柴油发动机机来说，还会可以保障各缸提供的油时间段的同一性。起可以保障效应的内脏器官是滚轴下处到调低混凝土垫块上垂直面的的高强度H。当喷汽油泵凸轮轴轴传动伞齿与曲轴传动伞齿对于位址一定的时，H越大，轴向柱塞泵关毕进油孔的时间段越久，提供的油准备时间段也越久。不然，H越小，提供的油准备时间段越延后。所以要不同设汁和现场实验来定适用的滚轴体工作任务的高强度H，以可以保障提供的油准备时间段的准确度性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-手机定位内六角螺丝; 5-回油道; 6-回油孔; 7-脸上皮肤有油阀压缩螺旋压簧; 8-脸上皮肤有油阀紧座;  9-脸上皮肤有油阀; 10-脸上皮肤有油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压缩螺旋压簧; 16-压缩螺旋压簧座; 17-挺柱体:; 18-垫件; 19-中键

  对于那些多缸机，各分泵的H值应一一对应。修改垫板在喷真空泵出产时均已调好，不随便交换。垫板是用耐腐蚀相关材料合成并举行热处置以增进光洁度，于是动用中不要变形。如长周期动用后变形较多，可换面动用。

  喷高压油阀泵体分高低二个分，喷高压油阀上体用到装设轴向注塞泵泵偶件及油多阀偶件，私处用到装设气缸轴、滚轴体和输高压油阀等。泵体前侧东北部都有检视窗孔，以便于检杳和修正泵剩余油量。下部分有检视齿轮油面的检视孔。喷高压油阀上体中含条油道，与各轴向注塞泵泵套筒外边的环状油槽连通。环状油槽则与轴向注塞泵泵套筒上的进、回油孔连通。由输高压油阀供来的底压油进行进输输油管连接管步入油道中。油道中的重油负荷由装在回输输油管连接管内的回油阀有效控制，一规定维持在5～10kPa区域内。液压过低，在轴向注塞泵泵向下时，重油没办法较快进行进油孔步入轴向注塞泵泵上端油腔。当剩余油量过多时而使液压上升时，已有的重油会顶开回油阀进入到重油细滤器中。
