580KW重油发变频电动机组机并机柜高压线路高压物品图作用：由专研器AC220V/DC24V，展示发变频电动机组机掌握器使用效果开关电源DC24V。发变频电动机组机进行时后由KA5交流电220V间继物品效果的进行时警报。重油发变频电动机组机掌握器经由警报漏电开关把发变频电动机组机的直流电、直流电压，频段，发动机转速等发变频电动机组机的各式参数指标警报反应到掌握器，由掌握器发布指令表。   当柴油机来发电站机开机后，把电送货到电源转换面板开关柜顶端的主母排。抑制器利用模式追踪实现一些前提开机汽油抑制，开机抑制，利用DC24V继电嚣电路图产品效果走势。来发电站机抑制器利用电阻电流监测网网漏电转换面板开关，监测网网到充分满足短路器开机电阻电流，抑制器利用KA3继电嚣电路图产品效果重分闸走势，合上主电源转换面板开关断路，短路器重分闸后重分闸指示器灯亮。当抑制模式必须要分闸的当时，利用KA3分闸继电嚣电路图产品效果分闸走势，主电源转换面板开关短路器分闸，短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
序号顺序	名稱	参数型号规格	计量单位	总量	工厂
1	万用式体系结构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发伺服电发电设备组操纵器	HGM9510	只	2	众智
3	整流电源开关控制器	BAC06A	只	2	众智
4	微型两边汽车继电器开关	HH52P    DC24V	只	8	正泰
5	中大型之间继电嚣	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	隔绝子	圆型，灰色，M10	只	12	海坦
14	辅料		台	2	国优

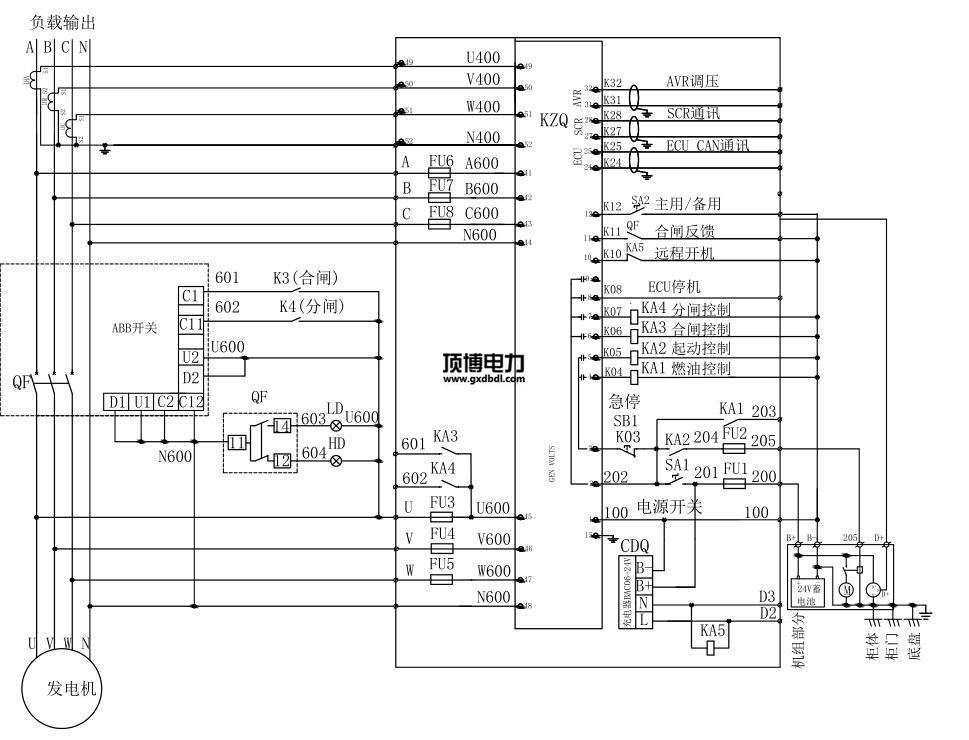

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.xpadb.com
